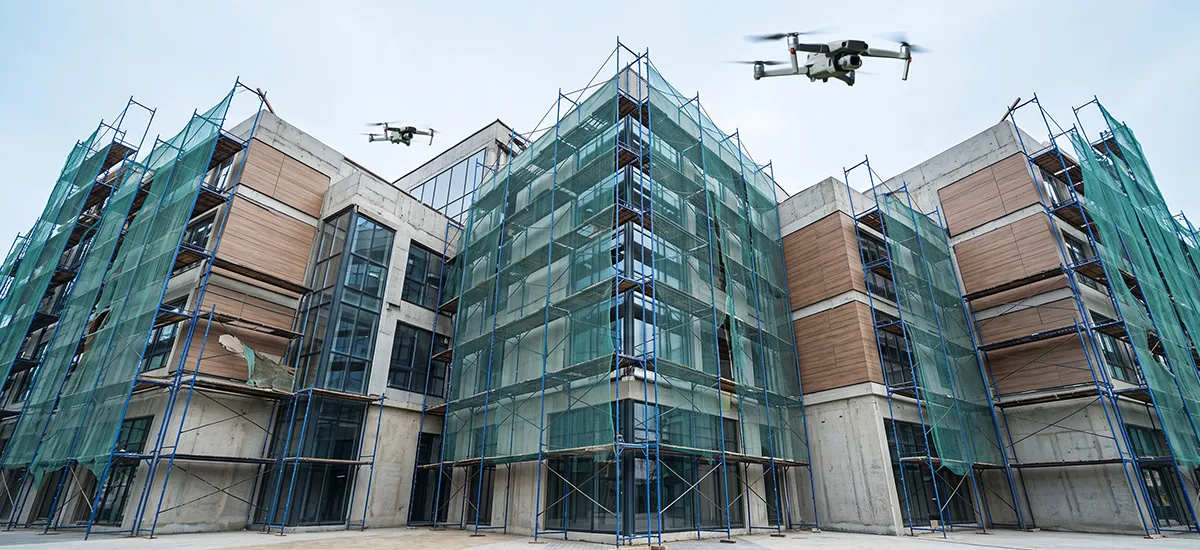

Один из практичных вариантов такой защиты – каркасно-ярусные строительные леса с закрепленной защитной сеткой. В обычном строительстве леса используют как временную пространственную конструкцию для доступа к фасадам, монтажным зонам и высотным участкам. В защитной системе их задача меняется: они становятся несущим каркасом для сеточного экрана, ограждают объект по периметру и создают буферную зону между дроном и сооружением.
Как работает защитное укрытие на базе лесов
Каркас собирают из стоек, ригелей, горизонтальных и диагональных связей. Эти элементы формируют жесткую ярусную систему, которую можно адаптировать под прямоугольное здание, цилиндрический резервуар, участок кровли, технологическую площадку или фасад сложной формы. При грамотной схеме нагрузка уходит в основание через опорные узлы, а не передается напрямую на защищаемую конструкцию. Это важно для легких ангаров, старых промышленных зданий, резервуаров и объектов с ограничениями по дополнительным нагрузкам.
Снаружи по каркасу крепят стальную защитную сетку. В типовом решении применяют сетку с ячейкой 40×40 мм. Такое полотно работает как физический барьер: оно мешает беспилотнику приблизиться к фасаду, кровле, емкости или оборудованию на расстояние прямого удара. При разрушении дрона сетка также снижает вероятность свободного разлета крупных фрагментов в сторону объекта.
В отличие от капитальных защитных сооружений, каркас из строительных лесов можно собрать на действующей площадке без длительной остановки процессов. Монтаж выполняют секциями, с учетом проходов, технологических проемов, кабельных трасс, трубопроводов, вентиляционных каналов и зон обслуживания. При необходимости в систему включают лестницы доступа, настилы для осмотра, монтажные площадки и дополнительные ограждения.
Какие объекты нуждаются в физической защите
Каркасно-ярусные укрытия особенно актуальны там, где повреждение одного элемента может вызвать цепную аварию или серьезный экономический ущерб. К таким объектам относятся:
- Топливные резервуары, нефтебазы, газораспределительные станции и участки нефтегазовой инфраструктуры. Здесь главная опасность связана с горючими веществами, давлением, риском утечки и последующего возгорания. Например, у нас в каталоге представлено такое решение: система пассивной защиты PSK SCAFF SYSTEM
- Электростанции, трансформаторные подстанции, распределительные устройства и энергоблоки. Попадание в такие зоны может привести к отключению оборудования и сбоям в энергоснабжении
- Склады, логистические терминалы, стоянки специальной техники и транспортные узлы. Для них критичны сохранность имущества, непрерывность работы и безопасность персонала
- Судостроительные верфи, ангары, аэродромы, вертолетные площадки и производственные корпуса. Такие площадки часто имеют крупные открытые участки, где сложно организовать защиту только штатными ограждениями
- Предприятия химической промышленности, буровые установки, узлы связи и иные инфраструктурные сооружения с повышенной значимостью
Для жилых, административных и общественных зданий подобные решения применяют реже, но принцип остается тем же. Если объект имеет уязвимый фасад, оборудование на кровле, наружные инженерные системы или открытую технологическую площадку, каркасная защита может закрыть именно эти зоны, а не все здание целиком.
Почему для такой задачи подходят строительные леса
Главное преимущество строительных лесов – модульность. Инженер не привязан к одному типоразмеру укрытия. Каркас можно нарастить по высоте, изменить шаг стоек, обойти выступающие элементы фасада, вывести защитный контур за пределы оборудования или закрыть отдельный сектор объекта. Для резервуаров используют обводку по окружности, для зданий – фасадные и угловые участки, для площадок с техникой – пространственные рамные схемы.
Вторая важная особенность – ремонтопригодность. Если участок сетки, стойка, ригель или диагональная связь получили повреждение, элемент можно заменить без демонтажа всей системы. Для промышленных предприятий это имеет большое значение: защиту можно обслуживать поэтапно, сохраняя основную конфигурацию каркаса.
Металлические элементы рассчитаны на многократную сборку и разборку. При защитном цинковом покрытии они устойчивы к атмосферной коррозии, осадкам и перепадам температуры. Расчетный срок службы качественной системы может превышать 20 лет, если сохраняется контроль состояния соединений, опорных узлов и сеточного полотна.
Огнестойкость также важна. Стальной каркас и металлическая сетка не относятся к горючим материалам. На объектах с топливом, маслами, растворителями, газами и кабельными трассами это принципиальный фактор. Защитное сооружение не должно само становиться источником дополнительной пожарной нагрузки.
Что учитывают при проектировании
Защитное укрытие нельзя собирать по принципу обычных фасадных лесов без проверки нагрузок. У системы другая функция, другая зона ответственности и более жесткие требования к устойчивости. Перед монтажом изучают геометрию объекта, состояние основания, расположение коммуникаций, режим работы площадки, требования к эвакуационным проходам и доступу аварийных служб.
Инженерный расчет обычно включает несколько групп нагрузок. Вертикальная нагрузка складывается из массы стоек, ригелей, настилов, лестниц, сетки и крепежа. Горизонтальные воздействия связаны с ветром, возможным ударом, натяжением сеточного полотна и общей парусностью конструкции. Чем выше экран и плотнее сетка, тем внимательнее нужно считать устойчивость каркаса и работу связей.
Отдельно проверяют основание. На бетонной площадке применяют опорные башмаки, винтовые домкраты и распределительные элементы. На грунте может потребоваться подготовка площадки, подкладки, плиты или иные решения, которые исключают просадку стоек. Если одна опора просядет, меняется работа всей ярусной схемы: появляются перекосы, возрастает нагрузка на замки, ухудшается геометрия сеточного экрана.
Для зданий с действующими инженерными системами заранее определяют места обхода трубопроводов, вентиляционных коробов, кабельных лотков и пожарных лестниц. Защита не должна перекрывать технологические люки, аварийные выходы, зоны обслуживания арматуры, насосов, задвижек и электрощитов.
Монтаж и эксплуатация защитной системы
Монтаж начинают с разметки защитного контура. Контур не всегда совпадает с габаритами здания или резервуара. Часто его выносят наружу на безопасное расстояние, чтобы между сеткой и объектом оставалась буферная зона. Этот зазор снижает риск контакта осколков с фасадом, стенкой емкости или оборудованием.
После подготовки основания устанавливают стартовые элементы, стойки первого яруса, горизонтальные ригели и диагональные связи. Далее каркас набирают по высоте, контролируя вертикальность стоек, плотность соединений и жесткость угловых участков. На протяженных фасадах большое значение имеют раскосы: они работают против смещения каркаса в плоскости и из плоскости ограждения.
Защитную сетку крепят после сборки несущей части либо по мере готовности отдельных секций. Полотно должно быть натянуто без провисаний, с надежной фиксацией по краям и в местах стыков. Слабые участки опасны: при ударе они могут раскрыться, а при сильном ветре начнут работать как парус. На углах, вокруг проемов и в местах примыкания к лестничным маршам крепление усиливают.
В эксплуатации система требует регулярного осмотра. Проверяют состояние сетки, соединений, опорных узлов, диагональных связей, настилов и лестниц доступа. После сильного ветра, механического воздействия или ремонта рядом с каркасом осмотр проводят вне графика. Если обнаружены деформации, ослабленные замки, поврежденные секции сетки или просадка опор, участок выводят из эксплуатации до восстановления.

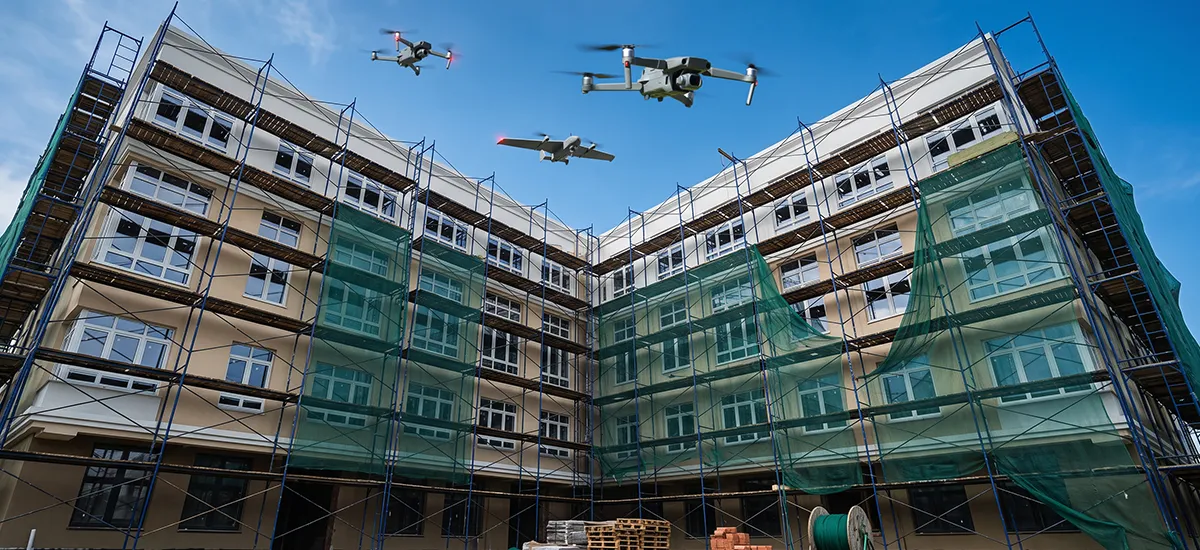

В чем преимущества каркасной защиты
Строительные леса удобны для объектов, где нужно обеспечить быстроразворачиваемую и эффективную защиту.
У такой системы есть несколько сильных сторон:
- Во-первых, каркас можно собрать под конкретную форму объекта. Это удобно для резервуаров, фасадов с выступами, технологических площадок, ангаров и сооружений с нестандартной геометрией.
- Во-вторых, система не требует капитального вмешательства в само здание. Во многих случаях защитный контур стоит отдельно, а значит, стены, кровля и оборудование не получают дополнительную нагрузку от сетки и металлокаркаса.
- В-третьих, конструкция остается обслуживаемой. Ее можно усиливать, перестраивать, расширять, частично демонтировать и переносить на другой участок. Для временных производственных схем, сезонных работ и поэтапной защиты это особенно удобно.
- В-четвертых, металлические элементы выдерживают механические воздействия и неблагоприятную погоду лучше многих легких ограждающих материалов. При соблюдении проекта и регламента обслуживания каркас сохраняет рабочее состояние годами.
Ограничения, о которых важно помнить
Физическая защита на базе лесов не заменяет комплексную безопасность объекта. Она закрывает задачу механического барьера, но не решает вопросы обнаружения, оповещения, пропускного режима и организационных мер. На стратегически важных площадках каркасную систему обычно рассматривают как один из уровней общей защиты.
Также важно понимать пределы применения. Для очень высоких зданий, площадок с плотной застройкой, слабым основанием или сложной ветровой обстановкой стандартная схема может не подойти. В таких случаях требуется индивидуальный расчет, усиленные связи, иной шаг стоек, дополнительные опоры или комбинированное решение.
Еще один фактор – доступность пространства вокруг объекта. Чтобы собрать защитный контур, нужны монтажные зоны, проходы для персонала, место для складирования элементов и безопасный маршрут подачи материалов. Если объект расположен вплотную к соседним зданиям, дорогам или действующим коммуникациям, проект приходится адаптировать под эти ограничения.
Когда решение будет эффективным
Защитное укрытие из строительных лесов работает лучше всего там, где оно спроектировано как инженерная система, а не как временное ограждение. Нужны точные замеры, понятная схема нагрузок, проверенные комплектующие, корректный монтаж и регулярный контроль состояния. Тогда каркас, сетка, связи, опоры и узлы крепления работают совместно.
Для промышленных зданий, топливных резервуаров, энергетических объектов, складов и инфраструктурных сооружений такой подход помогает быстро создать многоуровневую физическую преграду. Система принимает на себя внешние воздействия, сохраняет доступ к обслуживанию объекта и при необходимости меняет конфигурацию под новые условия эксплуатации.
Строительные леса в этом случае выступают не вспомогательным инвентарем, а основой защитного сооружения. Их прочность, модульность и ремонтопригодность делают каркасно-ярусную схему рациональным решением для объектов, где важны скорость монтажа, адаптация под сложную геометрию и надежная механическая защита.
